SCF-DX系列梳齿形伸缩装置
1/1
浏览量:
1000

SCF-DX系列梳齿形伸缩装置

浏览量:
1000
产品编号
b05
所属分类
伸缩装置
数量
-
+
1
产品描述

  简介

  SCF-DX系列伸缩缝是我公司在原有SCF系列伸缩缝基础上研制的具有多向变位能力的新型梳齿缝,适合于钢桥及混凝土桥梁。

  伸缩量0~3000mm(SCF-DX40~3000)

  采用多道严密的防水措施,具有优异的防水性能

  具有自动排渣功能,保证桥梁伸缩灵活自如

  采用刚柔结合特殊结构,行车平稳舒适

  具有多向变位功能,适应桥梁梁端三维变位要求。

  结构组成

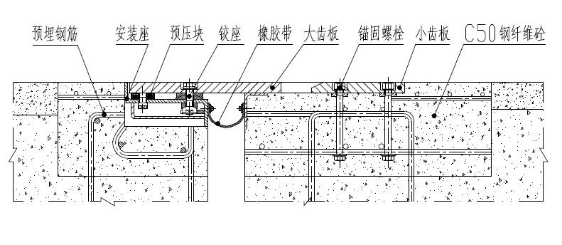

  SCF-DX系列伸缩缝的大齿板通过特殊设计的铰座固定在安装座上,安装座锚固在梁体或墩台端部,齿板绕铰座转动或随铰座在水平方向移动满足桥梁在立面和水平面的转动变位。其结构见下图:

SCF-DX系列梳齿形伸缩装置

  工作原理

  如图所示,当大小齿板随两端的梁体靠近或分开时,大小齿板的齿顶与齿根合拢或分开,从而实现伸缩缝的伸缩运动。梳齿缝在伸缩过程中大小齿板齿部始终保持交叠状态,为车辆通过提供了连续的行车面,从而减轻了车辆对伸缩装置的冲击,降低了噪音,增加了行车舒适性。

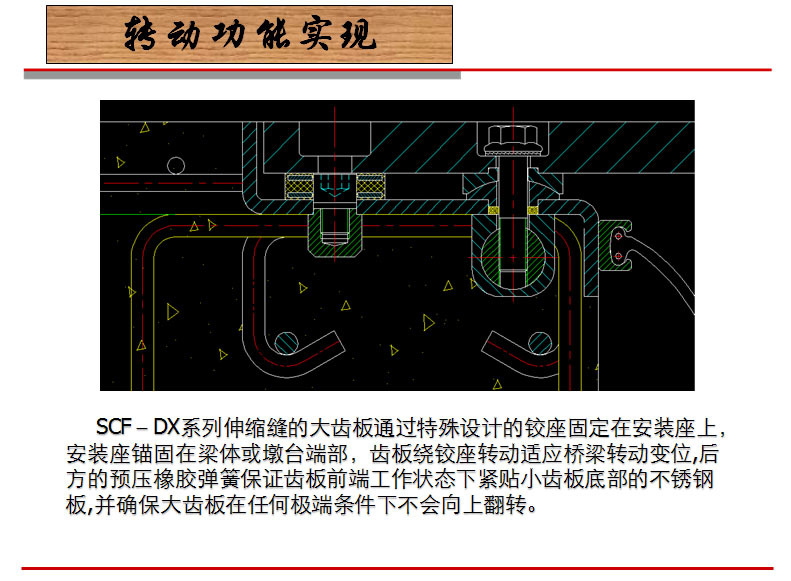

  伸缩装置除适应桥梁沿行车方向的水平位移外,大齿板绕铰座转动或随铰座在水平方向移动满足桥梁在立面和水平面的转动变位。

  预压块采用橡胶或聚氨酯材料制作,其抗疲劳性能与模数式伸缩缝中承压弹性元件相同,预压块的设置保证大齿板前端在工作状态下始终紧贴梁体滑移面,并确保伸缩装置在任何极端条件下不会向上翻转。

  规格型号

  SCF-DX系列伸缩缝设计伸缩量为0~3000mm,外型尺寸可根据桥梁的实际伸缩量确定,该系列伸缩缝适用于钢桥及混凝土桥梁。对于同一位移量的不同桥梁,梁端间隙可能不同,伸缩缝在桥梁长度方向上的尺寸也会不同,所以该系列伸缩缝的具体尺寸需参照实际桥梁梁端间隙的预留情况来设计。

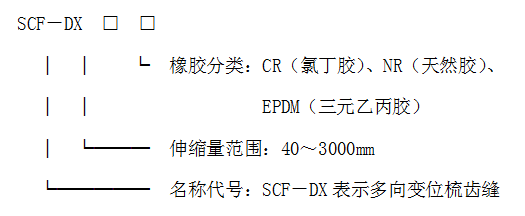

  梳齿缝型号表示方法

SCF-DX系列梳齿形伸缩装置

  梳齿缝型号示例:

  例:SCF-DX160CR 表示具有多向变位能力,伸缩量为160mm,防水橡胶带为氯丁橡胶的梳齿形伸缩缝。

SCF-DX系列梳齿形伸缩装置

SCF-DX系列梳齿形伸缩装置

SCF-DX系列梳齿形伸缩装置



未找到相应参数组,请于后台属性模板中添加
